35KV绝缘靴耐压试验标准?35KV绝缘靴耐压标准要求?对绝缘靴进行交流耐压试验需用到绝缘靴耐压装置,试验示意图如下:


试验应在特制的水箱内进行。试验时,绝缘靴手套耐压装置的水箱内装满水,水箱对地绝缘。若水箱为金属材料制品,地线可接至水箱壁,并串联一交流毫安表接地。将绝缘靴内盛上水,置于水箱内。 

绝缘罩、绝缘手套、绝缘靴内外水面应低于这些绝缘工具端部一定距离。如绝缘手套内外水面不能高于手套口以下5cm,绝缘靴内外水面不能高于绝缘靴端面部以下5cm,而且要求露出水面的部分保持干燥清洁,防止加压时内外水面沿端部产生沿面放电。 

耐压试验时,如绝缘罩、绝缘手套、绝缘靴被击穿,电流异常摆动或泄漏电流超过以下表格所示标准,即高压绝缘手套泄漏电流超过9mA,低压绝缘手套泄漏电流超过2.5mA,高压橡胶绝缘靴泄漏电流超过7.5mA,应视为不合格,禁止再用作绝缘安全工具。 

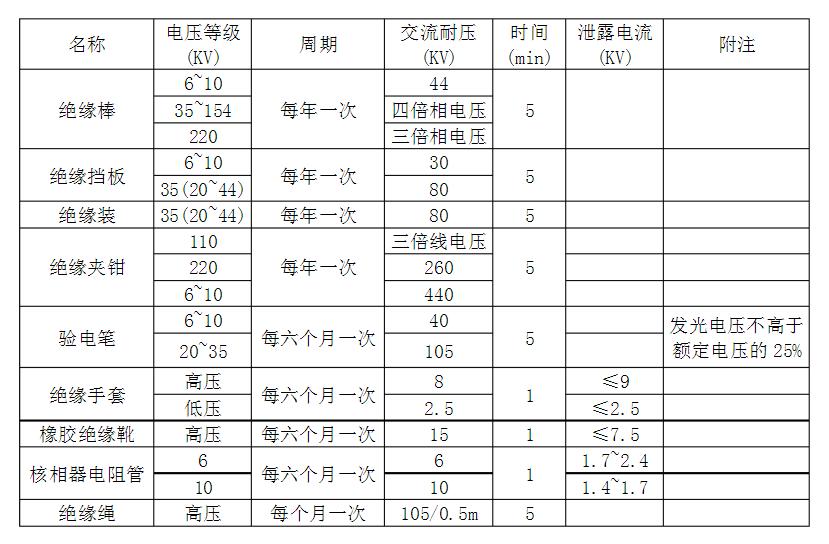

常用电气绝缘工具试验周期及标准


以上是铤和技术小编提供的关于“35KV绝缘靴耐压试验标准 35KV绝缘靴耐压标准要求”,一般绝缘罩耐压时间5min,试验周期每年一次,而绝缘手套、绝缘靴耐压时间为1min,试验周期为每6个月一次。
